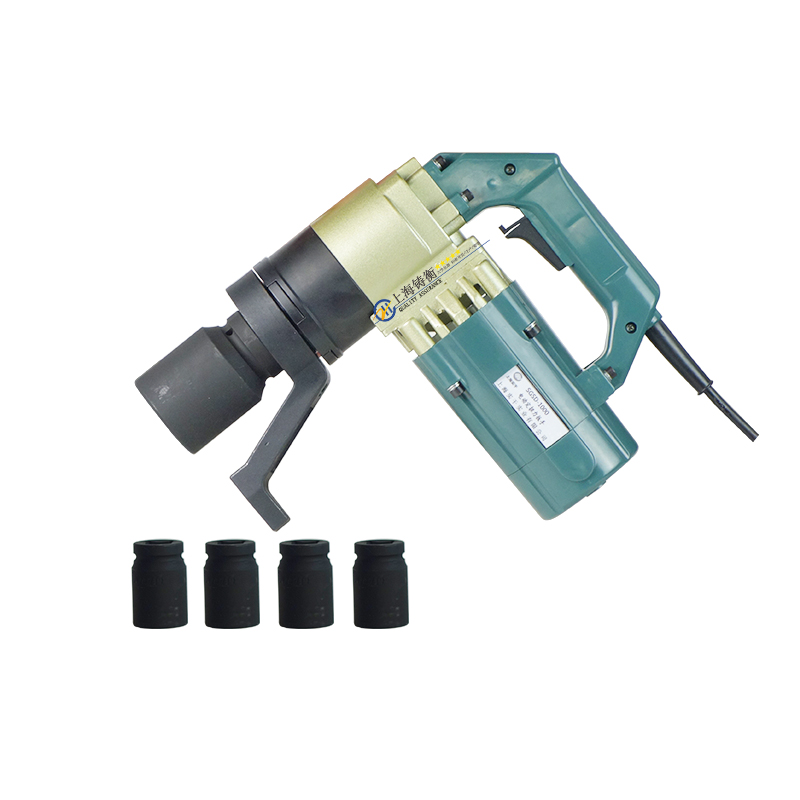

電動扭力扳手圖片
|
規 格 項目 |
SGDD-600 |
SGDD-1000 |
SGDD-1500 |
SGDD-2000 |
SGDD-3500 |
|
額定扭矩 N.m |
600 |
1000 |
1500 |
2000 |
3500 |
|
調解范圍 N.M |
200-600 |
300-1000 |
500-1500 |
600-2000 |
1500-3500 |
|
控制精度 |
+5% |
+5% |
+5% |
+5% |
+5% |
|
工作頭轉速r/min |
10 |
8 |
8 |
6 |
3 |
|
額定電壓 V |
220 |
220 |
220 |
220 |
220 |
|
額定電流 A |
3.2 |
3.2 |
4 |
4 |
4 |
|
邊心矩 |
50 |
53 |
58 |
63 |
66 |
|
主機外形 (長×直徑） |
450×100 |
450×100 |
480×116 |
480×126 |
580×132 |
|
方頭尺寸 |
19×19 |
25×25 |
25×25 |
32×32 |
38×38 |
|
套筒型號 |
32# 36# |
32# 36# |
36# 41# |
41# 46# |
70# |
|
主機凈重Kg |
7.5 |
7.5 |
10 |
13 |
19 |
|
控制儀尺寸(長×寬×高) |
180×98×75 |
180×98×75 |
180×98×75 |
180×98×75 |
180×98×75 |
|
控制儀重量Kg |
1 |
1 |
1 |
1 |
1 |
|
備注 |
1、 套筒尺寸可按用戶要求而定，一般按表中規定配套。 2、 產品外形及尺寸如有變恕不另行通知。 |
||||
電動扭力扳手應用行業：
電動扭力扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。
電動扭力扳手螺栓的擰緊操作
1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。
2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。
3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。
4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。
電動扭力扳手扭矩的選擇與調節
1、用戶可在50-3500Nm的范圍內任意選擇相應規格的電動定扭力扳手。
2、控制儀面板上有“扭矩調解旋鈕”�？逃�0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。（見后頁）
3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。
電動扭力扳手操作注意事項
1、螺栓直徑的大小對控制精度有一定的影響，施工中應用相同型號的螺栓連接付來標定扭矩值，而且使用一段時間后還應進行檢驗校定。
2、工作前應開機空轉3-5分鐘。操作中如發現電機火花大，聲音異常，扭矩不穩定時，應立即停機檢查，切勿帶病工作。
3、定期清洗和更換油脂，一般在工作5000次后，應進行一次清洗加油，以延長使用壽命。
4、主機上的電源開關，碳刷，控制儀上的保險絲等均屬易損件，容易引起故障，應經常檢查，及時更換。
5、使用中如發現工具上的螺釘松動，應及時緊固。
6、搬運工具時不可提拉電纜線，并注意輕拿輕放，防止震動和摔碰。不用時應放在通風干燥處。如發現受潮應及時進行干燥處理。不可與酸、堿等有害物質氣體接觸或存放在一起。
